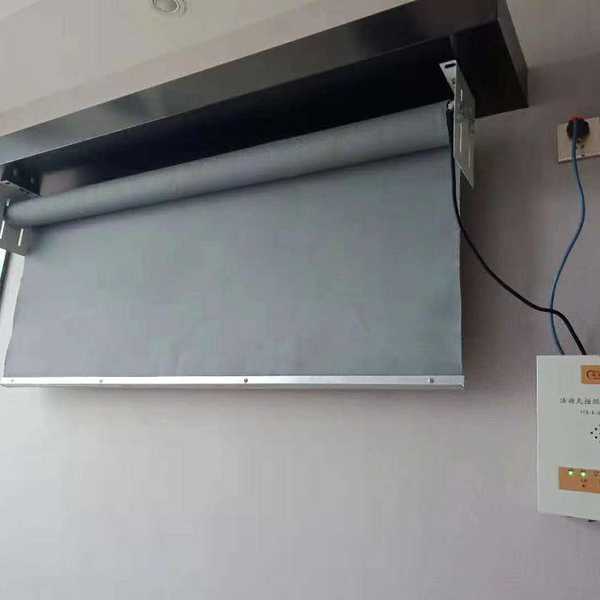

电动挡烟垂壁
型号：YCB-3000×1000 HR-wz
【品牌】消邦
【品名】电动挡烟垂壁
【国家标准】GA 533-2012《挡烟垂壁》
【亮点】平时隐藏于吊顶内（卷筒式收卷、翻板式平贴），完全不影响室内的净高与视觉通透性，彻底解决固定垂壁带来的空间压抑感，特别适合大堂、中庭、走道等区域。
【通用名称】活动式挡烟垂壁 / 卷帘式挡烟垂壁 / 柔性挡烟垂壁 / 隐藏式电动挡烟垂壁 / 消防联动挡烟垂壁
产品详情
电动挡烟垂壁，是现代智能建筑防烟分区系统中不可或缺的“动态防线”。它打破了传统固定垂壁的空间束缚，将消防安全与建筑美学完美统一，实现了“平时隐形无痕，战时雷霆出击”的智慧防护。
隐于吊顶，释放空间之美
在日常状态下，电动挡烟垂壁悄然收拢于吊顶夹层之中，无论是柔软的防火布卷帘，还是平整的翻板，都与天花板融为一体。它不占用下部空间，不阻挡自然光线，不割裂视觉动线，让商场中庭、高铁站厅、星级酒店的大空间尽显开阔与通透。
智能联动，秒速筑起屏障
当火灾警报骤响，时间就是生命。电动挡烟垂壁瞬间唤醒，接收到消防联动信号后，在60秒内平稳、静音地降至设定高度，精准划分防烟分区。它如同一道从天而降的幕布，将致命的高温毒烟死死封锁在蓄烟仓内，配合排烟系统迅速排出烟雾，为人群开辟出清晰可见的“生命通道”。
极限冗余，铸就绝对可靠
安全，是消防设备的唯一标尺。不仅在620℃的高温烈火中能坚守30分钟不穿透，更在电气安全上做到了极致冗余。无论是消防主机联动、现场手动控制，还是断电自重释放、机械手动拉链，多重保障机制确保在任何极端断电、系统故障情况下，垂壁依然能受控下落，绝不掉链子。
以科技的灵敏，守空间的安宁。电动挡烟垂壁，不妥协于安全的底线，不牺牲于美学的追求，为每一座智慧建筑，提供最坚实、最灵动的防烟守护。
应用场景
商场/购物中心：中庭、走道区域，平时收起不影响美观和客流，火灾时快速形成防烟分区。
星级酒店：大堂、宴会厅、走廊，对装修要求高，电动隐藏式设计完美融入室内风格。
写字楼/办公楼：大堂、标准层走廊，不占用净高，保持办公空间开阔感。
医院：走廊、候诊区，运行噪音低（≤65dB），不会引起患者恐慌。
交通枢纽（高铁站/机场）：大空间防烟分区，平时完全隐形，不遮挡视线和导视系统。
已完工标杆项目
湖州南浔希尔顿酒店：高端酒店大堂及公共区域电动挡烟垂壁系统。
江苏省妇幼保健院总部：南京重点医疗项目，全楼栋配置电动挡烟垂壁。
中国药科大学江宁校区：临床药学研究中心，管线夹缝中的定制化安装。
南京赫贤学校：国际化学校教学楼电动挡烟垂壁工程。
中广核中山科研基地：央企科研标杆项目。
安装预留条件
- 吊顶内净空：建议≥250mm（满足卷筒或翻板完全隐藏）。
- 电源：预留AC 220V/50Hz独立回路电源线至每个控制箱安装位。
- 信号线：预埋DC 24V无源触点信号线至消防联动控制器。
- 检修口：建议预留≥400×400mm检修口，便于日常维护。
- 吊顶承重：确认吊顶龙骨或结构梁具备足够承载能力。
技术参数
| 参数项 | 参数值 |
|---|---|
| 驱动系统 | 24V直流电机 / 220V交流管状电机（带手动控制盒） |
| 挡烟主体材质 | 1. 柔性材质：防火硅胶布、无机布；2. 刚性材质：镀锌钢板（翻板式） |
| 规格尺寸 | 宽度：根据现场定制（单跨通常≤3000mm，超长可拼装）；下垂高度：500mm、600mm、800mm、1000mm等 |
| 动作时间 | 接收到联动信号至完全下垂/翻转到位 ≤ 60秒 |
| 运行噪音 | ≤ 65dB（平稳静音运行，不引起恐慌） |
| 耐高温性能 | (620±20)℃ 高温下持续 30min 不穿透、不脱落 |
| 供电电源 | 主电：AC220V/50Hz；备电：DC24V（或自带蓄电池延时下降） |
| 控制方式 | 1. 消防中心DC24V电信号联动；2. 烟温感探测器直接联动；3. 现场手动按钮盒控制；4. 断电自动释放/手动机械释放（或断电自重下降） |
| 防护等级 | 电机及控制箱防护等级通常≥ IP54（防尘防溅） |
安装说明
1. 定位放线：弹出安装基准线，标出支架固定点位置，间距≤1.2m。
2. 安装支架：在楼板底或梁底安装角钢支架，用膨胀螺栓固定牢固。
3. 安装挡烟主体：卷帘式将卷筒及帘布固定于支架上，调整水平；翻板式将翻板主体用螺栓与支架连接，调整水平。
4. 安装电机：将电机固定于卷筒或翻板一侧，连接传动部件。
5. 安装控制箱：控制箱就近安装（距地1.5m），连接主电源（AC 220V）、备电（DC 24V）及信号线。
6. 安装手动按钮：固定于墙面距地1.3-1.5m处，标注“挡烟垂壁手动释放”。
7. 联动调试：手动按钮测试→联动信号触发测试→记录下降时间（≤60秒）→检查下降平稳度（无卡顿、无异响）。
注意事项
1. 吊顶封板前完成电机和帘布的安装及手动测试。
2. 控制箱必须接地，接线前确认电源已断开。
3. 建议预留检修口（≥400×400mm），方便后期维护。
4. 定期（每季度）测试联动下降功能，确保可靠。
