一、为什么中庭电动挡烟垂壁的”颜值”是个真问题
商场中庭是整个项目的”面子工程”——挑高空间、大面积玻璃幕墙、品牌视觉输出，全靠这块区域的视觉效果撑场子。
偏偏中庭是消防规范的重点监管对象。《建筑防烟排烟系统技术标准》GB 51251要求净高大于12米的中庭必须设置挡烟垂壁，而电动挡烟垂壁因为收放灵活、不影响日常营业，是购物中心的首选。
问题来了： 一道银色的金属挡烟垂壁从天而降，哪怕收得再整齐，也会在一面干净的石材或玻璃幕墙上留下一道”疤”——固定槽道、卷轴箱、控制箱，整套东西清清楚楚暴露在视野里。
所以隐藏式安装不是矫情，是高端商业项目的刚性需求。下面介绍三种经过大量项目验证的做法。
二、三种隐藏安装做法

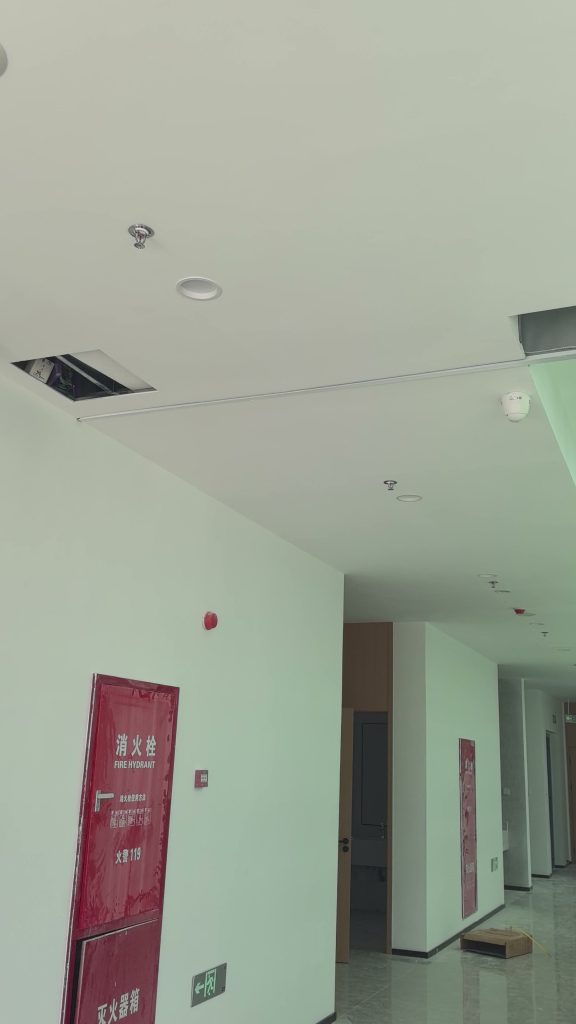

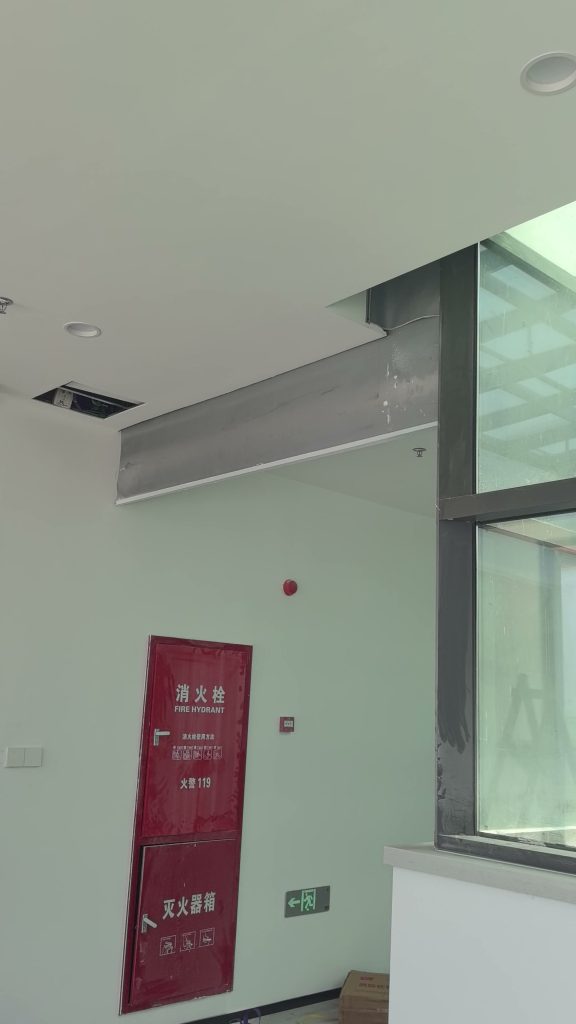

做法一：吊顶嵌入式安装
原理： 将卷轴箱和导轨完全嵌入吊顶结构内部，从地面仰视只能看到垂壁本体下降和收起的动作，看不到任何机械结构。
实现方式：
- 前期配合：在幕墙和内装深化阶段，提前确定挡烟垂壁的位置和行程，将卷轴箱的安装高度和尺寸提给精装和幕墙单位。吊顶龙骨在这个区域要做结构加强，因为卷轴箱有重量，运行时的振动也要考虑进去。
- 包封处理：卷轴箱外侧用与吊顶材质一致的饰面材料包封。铝扣板项目用铝扣板包，木质造型项目用木饰面包，核心原则是让挡烟垂壁的顶框成为吊顶龙骨体系的一部分，而不是一个后期加装的盒子。
- 侧导轨的处理：两侧导轨通常需要外露，这是最难处理的地方。常用做法是：
- 把导轨设计成窄条形状，外覆与幕墙竖挺或装饰条同色同材质的面板；
- 导轨外侧再做一层装饰盖板，通过磁吸或隐藏扣件固定，方便检修；
- 在视觉上把导轨做成”竖向装饰条”的一部分，让它看起来是造型语言，而不是功能构件。
- 控制箱隐藏：控制箱绝不能挂在明处。通常的做法是利用中庭附近的强弱电井或设备间，把控制箱放在里面，只从里面拉出一根控制线到垂壁本体。
适用场景： 精装造型复杂、吊顶有层次变化的项目；缺点是需要提前介入，改造项目实施难度大。
造价参考： 比明装方案贵约30%~50%，主要用于包封和加强龙骨的增量成本。
做法二：装饰面板覆盖式安装
原理： 不改变原有吊顶结构，在卷轴箱和导轨外侧加装一层可拆卸的装饰面板，视觉效果与周围环境完全融为一体；检修时面板可以快速拆卸。
实现方式：
- 模块化面板设计：把卷轴箱覆盖区域拆成若干标准板块，每块面板尺寸控制在600mm×1200mm以内，重量单人可以拆卸。单块面板的材质、花色、纹理与周围吊顶保持一致，接缝处做密缝处理，肉眼看不出分块痕迹。
- 隐藏式固定：面板与卷轴箱框架之间通过沉头螺钉或磁吸两种方式固定。沉头螺钉需在板面预埋尼龙嵌件，打螺丝后用与饰面同色的装饰盖帽遮住；磁吸方案更适合石材或金属类面板，拆装更方便，视觉也更干净。
- 导轨的装饰处理：导轨两侧可以加装U型装饰槽，材质用铝合金或不锈钢，拉丝处理，宽度控制在30~50mm。颜色选择黑色或深灰色——这两个颜色在大多数高端商业空间里是”万能背景色”，既不抢视觉，又能遮住机械结构的银白色。
- 检修口预留：在面板覆盖区域的侧面或端头预留检修口，尺寸不小于400mm×600mm。检修口用弹力布或磁吸盖板密封，外观与周围面板一致。这个细节很多人会忽略，但一旦中庭运营多年需要维护，你就知道它的价值了。
适用场景： 改造项目、租户调整后需要重新布置挡烟分区的情况；优点是施工周期短，对现有装修破坏小。
造价参考： 增量成本主要用于定制装饰面板和检修口处理，一般比明装贵20%~35%。
做法三：与商业标识系统集成
原理： 把挡烟垂壁的卷轴箱和导轨整合进中庭的商业标识、灯箱或广告位，让消防功能成为商业视觉的一部分。
实现方式：
- 与灯箱结合：在挡烟垂壁行程范围内的吊顶上，原本就需要设置品牌灯箱或导视图。把灯箱的深度从标准的100~150mm增加到250~300mm，卷轴箱就可以藏在这个空间里。灯箱的面板依然是品牌画面或导视信息，挡烟垂壁的顶框隐藏在灯箱框架内侧。
- 与垂壁装饰条集成：有些商场中庭会用垂壁金属装饰条来划分空间层次，这些装饰条本身就有结构框架。把导轨集成到这个框架里，让导轨成为装饰体系的组成部分——颜色统一、断面统一、交接节点统一。设计上需要提前跟标识和装饰单位做三方会签，确保节点收口方案一致。
- 与店招底框结合：如果中庭周边是品牌旗舰店，店铺招牌通常会延伸至中庭挑空区域（商业术语叫”跨层店招”）。这种情况下可以把挡烟垂壁的导轨藏进店招的结构底框里。导轨外侧用与店招相同的材质包覆，品牌方通常也乐于配合——毕竟这相当于用他们自己的招牌遮住了一道”管子”。
- 控制信号的联动：商业标识系统通常有统一的中控平台，可以把挡烟垂壁的信号接入商场的BA系统或广告联播系统。火灾时自动下降，火灾解除后自动复位，平时可以配合商场的营销活动做联动展示（比如品牌日活动时作为视觉背景）。
适用场景： 对视觉要求极高、有品牌联名或主题营销需求的高端购物中心；缺点是协调难度大，需要多方深度配合。
造价参考： 成本视集成程度差异很大，简单的灯箱集成增加10%~20%，复杂的跨层店招集成可能不增加成本（因为减少了重复的结构框架），总体取决于商业谈判的结果。
三、三种做法横向对比
| 对比维度 | 吊顶嵌入式 | 装饰面板覆盖式 | 商业标识集成式 |
|---|---|---|---|
| 视觉效果 | ★★★★★ 最佳，完全隐形 | ★★★★☆ 需要接受细微分缝 | ★★★★☆ 取决于设计精度 |
| 施工难度 | 高，需提前介入 | 中，改造成本低 | 高，多方协调复杂 |
| 改造成本 | 高（龙骨加强+包封） | 中（面板定制） | 低~中（视集成程度） |
| 后期维护 | 较难，需拆吊顶 | 方便，有检修口 | 中，需协调标识单位 |
| 适用阶段 | 新建项目 | 改造项目 | 新建+品牌定制项目 |
| 最佳拍档 | 复杂造型吊顶 | 标准化铝扣板/石材 | 高端品牌旗舰店区 |
四、落地执行的几个关键提醒
1. 提前介入是核心
挡烟垂壁的隐藏式安装方案，如果等到内装已经施工完毕再考虑，选项就只剩下做法二了。在方案阶段就把挡烟分区的边界和垂壁位置确定下来，是做出好效果的前提条件。
2. 卷轴箱的选型决定安装方式
不同厂家的卷轴箱厚度差异较大（从150mm到350mm都有），选型阶段就要把安装尺寸给到精装和幕墙，否则后期包封空间不够，所有方案都要推倒重来。
3. 检修通道不能省
无论哪种做法，都要提前考虑5年以上的维护需求。控制箱放在配电间比放在吊顶里强；检修口宁可多做两个，也不能到用时发现拆不下来。
4. 颜色控制是细节，但细节决定成败
导轨和包封件的颜色一定要和内装单位做封样确认，不能凭感觉选。高端项目建议做小比例样板，在中庭实地打光看效果再定。
五、总结
挡烟垂壁隐藏安装这件事，本质上是一个建筑、机电、精装、标识多专业协同的问题，而不是单纯买一个”好看的垂壁”能解决的。
新建项目优先考虑吊顶嵌入式，改造项目优先考虑装饰面板覆盖式，有品牌定制需求的商业可以重点研究与商业标识系统集成——每种做法都有它最适配的场景，没有绝对的好坏，只有适合不适合。
核心原则就一句话：在设计阶段把消防需求当成装修需求的一部分来处理，而不是后期打补丁。 做到这一点，高端商业空间的挡烟垂壁隐藏安装，就不再是难题了。
