火灾中的烟雾是导致人员伤亡的首要因素。统计表明，火灾中因吸入有毒烟气致死的比例远高于直接被火焰烧伤的人数。高温烟气上升后沿天花板迅速横向扩散，在无阻隔的开放空间中，其水平蔓延速度可达每秒1米，短短数十秒即可覆盖整个区域，直接切断人员逃生路线。挡烟垂壁正是针对这一烟气扩散规律而设计的被动消防设施。
根据XF 533-2012《挡烟垂壁》的定义，挡烟垂壁是指用不燃材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定蓄烟空间的挡烟分隔设施。它常见于商场、地铁站、地下车库、走廊、交通隧道等场所，是防排烟系统中不可或缺的组成部分。
一、烟气扩散规律——理解挡烟垂壁的物理基础
要理解挡烟垂壁的作用机制，首先需要认识火灾烟气的运动规律。火灾产生的热烟气因密度低于周围冷空气而上升，撞击天花板后形成沿顶棚水平扩散的烟层。这一烟层在无阻挡的情况下会持续向外蔓延，直至覆盖整个防烟分区甚至跨越防火分区。
烟气层的厚度和温度随时间不断变化。根据NFPA 204等火灾烟气层高度计算模型，不同净空高度和火灾类型对应不同的烟气层厚度。如果不对烟气进行有效围堵，高温烟气将迅速降低能见度，释放有毒气体，严重威胁人员疏散安全。挡烟垂壁的工程意义，正是在于将烟气的“无序扩散”转化为“有序控制”。

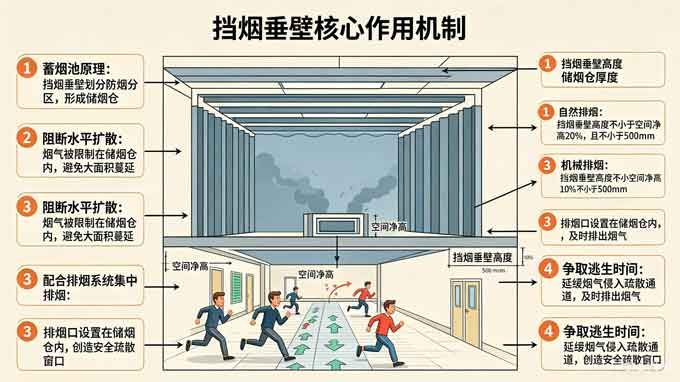

二、挡烟垂壁的核心作用机制
（一）蓄烟池原理
挡烟垂壁从天棚向下垂挂一定高度，将天花板下方的空间划分成若干独立区域。垂壁底部与吊顶之间的高度差形成“储烟仓”——即聚集火灾烟气的空间。当烟气上升至天花板后，被挡烟垂壁阻挡在储烟仓内无法横向流出，如同水池蓄水一般将烟气“圈定”在特定区域内。
储烟仓厚度是决定挡烟垂壁高度的关键指标。根据GB51251-2017《建筑防烟排烟系统技术标准》，挡烟垂壁等挡烟分隔设施的深度不应小于储烟仓厚度。当采用自然排烟方式时，挡烟垂壁高度不小于空间净高的20%，且不应小于500mm；当采用机械排烟方式时，挡烟垂壁高度不小于空间净高的10%，且不应小于500mm。
（二）阻断水平扩散
挡烟垂壁的挡烟功能能否实现，取决于烟气层厚度是否超过垂壁的挡烟高度。当烟气层厚度小于或等于挡烟垂壁的下垂高度时，烟气被有效拦截在储烟仓内，无法沿水平方向继续蔓延。这一机制将大空间划分为若干较小的防烟分区，避免烟气大面积扩散。
（三）配合排烟系统集中排烟
蓄烟仓中的烟气并非永久滞留，而是由排烟系统集中排出。设置排烟系统的场所或部位，应采用挡烟垂壁及隔墙等划分防烟分区。排烟口设置在储烟仓内，通过机械排烟或自然排烟将蓄积的烟气及时排出室外。挡烟垂壁与排烟系统协同工作，既控制烟气扩散范围，又保障排烟效率。
（四）争取逃生时间
通过上述三重机制，挡烟垂壁为建筑内人员的安全疏散和消防救援创造了宝贵的时间窗口。在火灾初期最关键的几分钟内，挡烟垂壁能够有效延缓烟气对疏散通道的侵袭，保障逃生路线的清晰可见。
三、挡烟垂壁的类型与工作方式
挡烟垂壁按安装方式可分为固定式和活动式两大类。
（一）固定式挡烟垂壁
固定式挡烟垂壁是指固定安装、能满足设定挡烟高度的挡烟垂壁。其主要材料包括钢板、防火玻璃、不燃无机复合板等。固定式挡烟垂壁安装后永久保持挡烟高度，无需任何启动动作，可靠性高，维护成本低，适用于对美观要求不高的场所，如地下车库、设备机房等。
（二）活动式挡烟垂壁
活动式挡烟垂壁是指可从初始位置自动运行至挡烟工作位置，并满足设定挡烟高度的挡烟垂壁。平时卷收隐藏于吊顶内，不影响建筑美观；火灾时通过电机驱动自动下放至设定高度。
活动式挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能。当火灾确认后，火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁，60s以内挡烟垂壁应开启到位。其运行速度不应小于0.07m/s，总运行时间不应大于60s。驱动装置运行时应平稳顺畅，停止位置与设定位置的偏差不应大于±15mm。活动式挡烟垂壁还应经受不低于1000次反复启闭循环耐久运行试验。
四、材料与性能要求
挡烟垂壁应采用不燃材料制作，常用材料包括金属板材、不燃无机复合板、无机纤维织物、防火玻璃等。
（一）材料要求
- 金属板材：厚度不应小于0.8mm，熔点不应低于750℃。
- 不燃无机复合板：厚度不应小于10.0mm。
- 防火玻璃：性能应符合GB15763.1《建筑用安全玻璃 第1部分：防火玻璃》的规定。
- 无机纤维织物：拉伸断裂强力经向不应低于600N，纬向不应低于300N，燃烧性能不应低于GB 8624 A级。
（二）耐高温性能
挡烟垂壁应在（620±20）℃环境下保持完整性30分钟。
（三）漏烟量要求
在（200±15）℃的温度下，挡烟垂壁部件前后保持（25±5）Pa的气体静压差时，漏烟量不得超过25m³/(m²·h)。需要注意的是，如果挡烟部件由不渗透材料（如整块钢板、不燃无机复合板、防火玻璃等刚性材料）制造，材料本身不存在漏烟问题，可不作漏烟量要求。
（四）尺寸与极限偏差
挡烟垂壁的挡烟高度应符合设计要求，最小值不应低于500mm。采用不燃无机复合板、金属板材、防火玻璃等材料制作刚性挡烟垂壁的单节宽度不应大于2000mm。挡烟高度的极限偏差不应大于±5mm，单节宽度的极限偏差不应大于±10mm。
五、安装与验收要点
（一）安装规定
根据GB51251-2017第6.4.4条，挡烟垂壁的安装应符合下列规定：
- 型号、规格、下垂的长度和安装位置应符合设计要求。
- 活动挡烟垂壁与建筑结构（柱或墙）面的缝隙不应大于60mm。
- 由两块或两块以上的挡烟垂帘组成的连续性挡烟垂壁，各块之间不应有缝隙，搭接宽度不应小于100mm。
- 活动挡烟垂壁的手动操作按钮应固定安装在距楼地面1.3m～1.5m之间便于操作、明显可见处。
固定式挡烟垂壁不得有任何间隙。
（二）联动控制要求
活动挡烟垂壁的联动触发信号，应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号产生，并由消防联动控制器联动控制挡烟垂壁降落。活动式挡烟垂壁在火灾报警联动运行时应有动作状态信号输出。
（三）现场检查要点
在消防工程施工质量检查中，应重点核查挡烟垂壁的选型、规格、耐火极限、安装质量及性能功能。同时应检查挡烟垂壁是否有永久性标牌和消防S码。
六、防烟分区设计要点
挡烟垂壁是划分防烟分区的主要措施。防烟分区不应跨越防火分区。对于设置排烟设施的建筑，敞开楼梯和自动扶梯穿越楼板的开口部位应设置挡烟垂壁等设施，以阻挡烟气向上层蔓延。
挡烟垂壁所需高度应根据建筑所需的清晰高度以及排烟可开启外窗或排烟风机的布置情况综合确定。实践中，设计人员需根据空间净高、火灾荷载、排烟方式等因素计算储烟仓厚度，进而确定挡烟垂壁的挡烟高度。
挡烟垂壁的本质作用，是通过物理分隔改变烟气的流动路径，将火灾时烟气的“无序扩散”转变为“有序控制”。它以蓄烟池原理为基础，与排烟系统协同工作，在火灾初期为人员疏散和消防救援争取宝贵时间。从材料选择、性能参数到安装验收，每一环节都有明确的技术标准（XF 533-2012和GB51251-2017）作为依据。对于消防建筑从业人员而言，准确理解挡烟垂壁的作用机制和技术要求，是保障防排烟系统设计合理、施工规范、运行可靠的基本前提。
